HC2

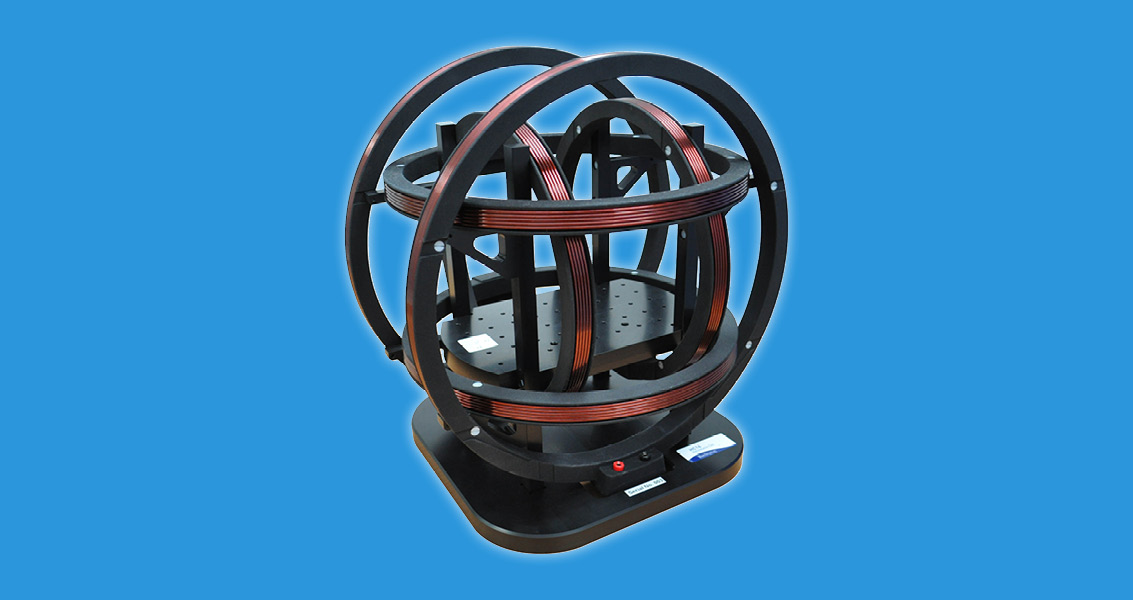

HC16ヘルムホルツコイルシステムは最大3軸の安定した均一磁場を発生するために設計されました。

このシステムは直径350mmのヘルムホルツコイル、PA1電源アンプ、CU1 コントロールユニットにより構成されます。このシステムはNational Instruments社と互換性のあるデジタルアナログ変換、もしくはPXIコントロールシステムと共に使用することで完全な制御システムとなります。

±100µ Tの均一磁場を発生します。HC16は小さいセンサを高磁場にてテストする用途に適しています。磁場の均一度は1150cm3の空間にて1%、175cm3の空間にて0.1%の精度です。均一な磁場空間にて試料を置くためのマウントテーブルが付きます。HC2ヘルムホルツコイルはコイル単体としても販売します。

CU1コントロールユニットはNational Instruments社のDACデジタルアナログ変換に接続することで、Labviewベースのソフトウェアにより制御できます。

周辺の磁場をクローズドループにてアクティブ補正するCU2クローズドループユニットもあります。

  • 磁場強度: DC-440Hzにて±1mT
  • 磁場均一度: 175cm3にて.0.1%
  • 直行度はPA1にて補正。
  • CU2の使用におりアクティブ補正。
  • 制御用ソフトウェアあります。
